螺旋輸送機的結構：

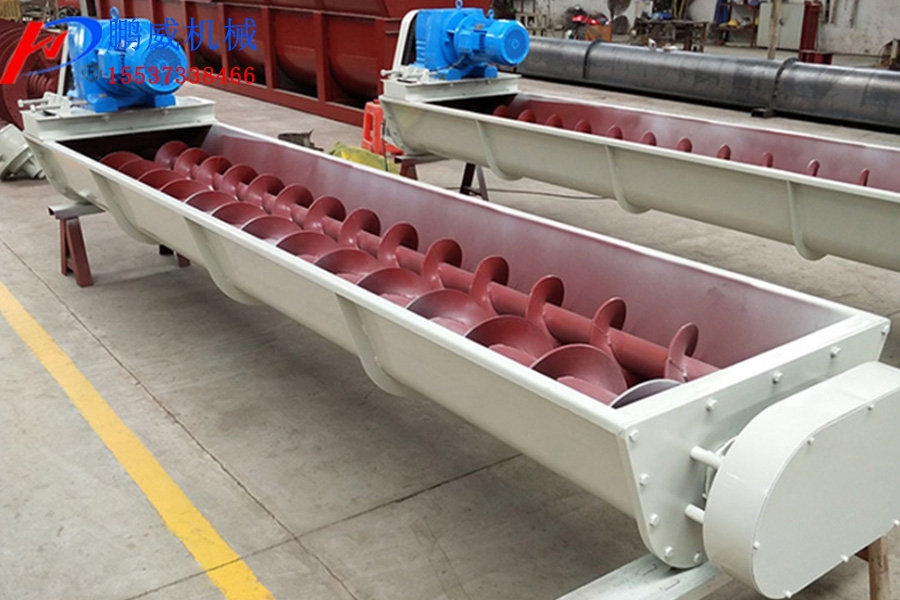

螺旋輸送機由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。
1、螺旋葉片：可分為滿葉式、帶葉式、槳葉式、齒式等幾種形式。
滿葉式：構造簡單，輸送能力強，適宜輸送散落性較好的、干燥顆粒狀或粉狀物料，是使用最廣泛的葉片型式。
漿葉式螺旋葉片：在完成輸送作業的同時，有較強的混合和攪拌作用。如用于軋胚機混合器槳葉、仁殼分離的圓打篩。
帶葉式、齒式在油脂加工廠中用的比較少。
2、機殼：分為兩種形式“U”行機殼和圓形機殼，圓形機殼主要是用作密封設備進料，圓形機殼的絞龍又叫密封絞龍。
3、螺旋軸：中空，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向?qū)Υ┛招妮S與實心軸來固定連接螺旋軸。
