振動喂料機工作原理
振動喂料機屬于單性能強迫振動系統，激振源為1對轉子帶有偏心重塊的振動電機，2臺電機之間無強迫聯系，振動喂料機的振動出現于振動電機轉子反向自同步運行所出現的離心力，偏心塊在運行的各個瞬間位置，離心力沿拋擲方向的合力是互相迭加，而其法線方向的離心力是互相抵消形成單一的沿拋擲方向的激振力，在此激振力的影響下，喂料機槽體內的石子持續作斜上拋運動，從而符合運輸石子之目的。

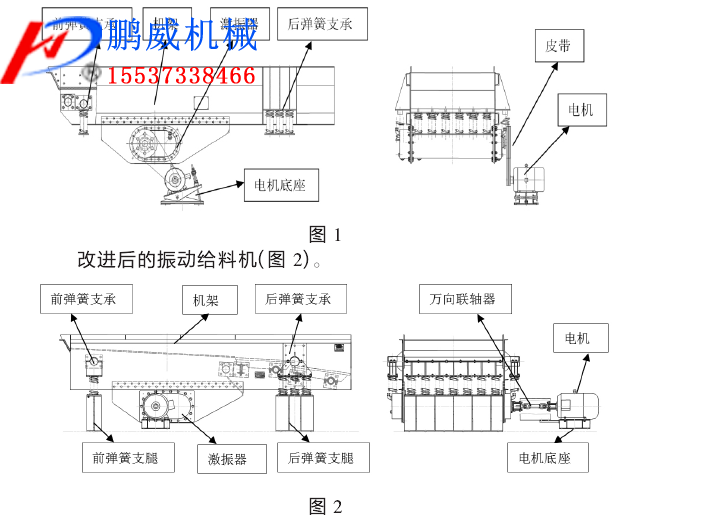

振動喂料機結構：
電機振動喂料機由吊掛系統、槽體、振動電機構成，槽體由槽底、側板、增強筋板、推力板及電機底板焊接而成，槽體高度較電磁振動喂料機低，利于減少參振重量，添加振動幅度，槽底制成U型，可提高槽體剛度并利于排料，吊掛系統由壓縮彈簧、吊掛及支座、減振塊等部分構成，振動電機選擇JZQ型電機做為振源，這類電機的轉軸兩端各安裝2組性能相等的偏心塊，因此它將動力源和振源合為一體，其激振力的大小可以通過變化扇形偏心塊的對開度來調整，這類電機使用雙列滾柱軸承，因此能承受和傳遞激振力，絕緣等級為E級。

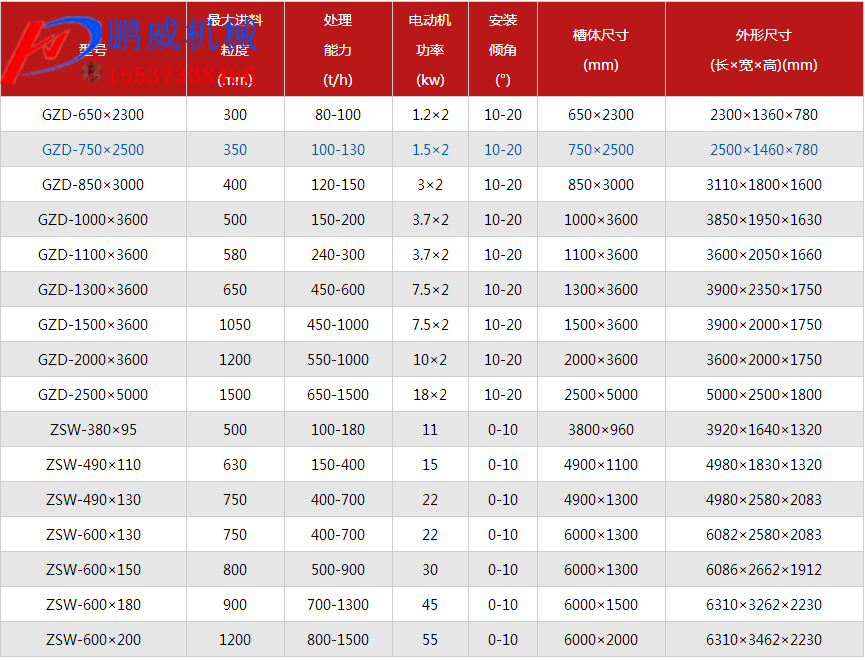

振動喂料機參數表：
振動喂料機特點:
1、槽板采用雙圓弧板，有效防止漏料。
2、牽引鏈采用承重與牽引分開的結構，提高了板喂料機承受沖擊載荷能力。
3、喂料機尾部拉緊裝置設有碟形彈簧，能減速緩鏈條沖擊載荷，提高了鏈條的使用壽命。
4、喂料機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。
5、喂料機尾部有枕木吸震，中部有特殊的吸震托輥支承，改善大塊物料沖擊兩側滾輪和槽板受力力條件，提高運行部件的壽命。
6、特別加強的頭部罩殼下罩左右是可分式，不妨礙起吊破碎機轉子體。
7、頭部裝置鏈輪13-15齒，奇偶數齒分開傳動，壽命增加。
8、頭部裝置鏈輪切割成3瓣齒，不需拆卸鏈板即可更換輪齒，易維護。
9、傳動型式有開式型、行星型、懸掛型，可供選用。
振動喂料機安裝調試:
1.振動喂料機中用于配料、定量喂料時為保證喂料均勻穩定，防止物料自流應水平安裝，如進行一般物料連續喂料，可下傾10°安裝。對于粘性物料及含水量較大的物料可以下傾15°安裝。
2.安裝后的喂料機應留有20mm的游動間隙橫向應水平，懸掛裝置采用柔性連接。
3.空試前，應將全部螺栓緊固一次，尤其是振動電機的地腳螺栓，連續運轉3-5小時應重新緊固一次。
4.試車時兩臺振動電機必須反向旋轉，電流及噪音的穩定性，發現異常應及時停車處理。
