滾軸正弦篩原理及結構

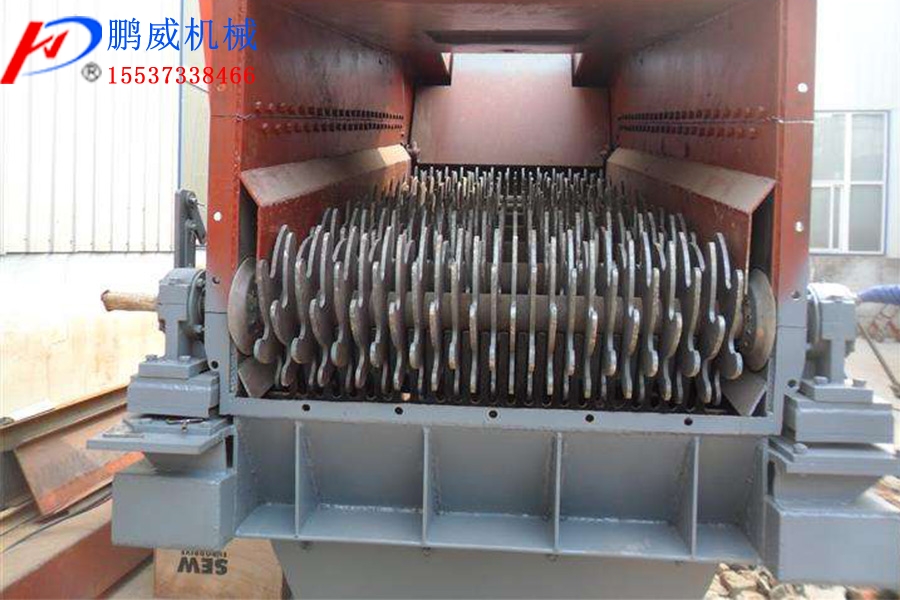

滾軸正弦篩對于煤礦廠原煤分級篩選，煤炭煤矸石篩分，火電廠供煤系統和礦山石料篩選使用。一般分為傾角形式和水平形式，篩片一般分為橢圓篩片，菱形篩片，交叉蝶形篩片等，這個是根據現場使用情況要求來設計決定，可以根據用戶要求設計定制適合的機型。篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，也分為單驅動和多驅動。
滾軸正弦篩工作原理：
滾軸篩篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩面上，達到了提高篩分效率的目的。所有殼體均由鋼板焊接而成，箱體內兩側固定有耐磨襯板，大大提高了設備的壽命。每根軸由獨立的齒輪馬達驅動。軸本身由2個自調心滾子軸承支撐，馬達、錐齒輪減速器通過聯軸器與滾軸相連，考慮到滾軸數量較多，運行工況惡劣，聯軸器采用蛇簧聯軸器，許用精度低，結構簡單。為便于制造和維修，篩箱與機座、電機底座與機座、篩箱側板組件和蓋板之間靠螺栓連接。在篩機入料端設置了1個利用電動推桿機構控制的旁路翻板裝置，不僅可以用于系統中出現意外故障時臨時卸料，而且當來煤粒度較小時也可直接從旁路通過。因此，煤流既可經篩面篩分，又可以經旁路通過。
滾軸正弦篩結構組成：
滾軸篩主要由前篩箱、中篩箱、后篩箱、下篩箱、篩軸及煤擋板六部分組成。
1、機體部分：機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。
2、機蓋部分：機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。
3、篩軸總成部分：篩軸總成由輥道電機（含減速機）、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機（含減速機）與篩軸通過聯軸器直聯。
4、進煤斗部分：帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。
5、出口罩殼部分：出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。
6、控制柜部分：適用于燃煤火力發電廠輸煤系統和煤礦選煤系統，對煤炭粒度進行篩分。
